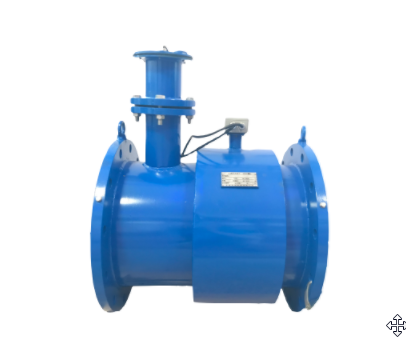

一、產品概述

非滿管電磁式流量計是一種利用流速-面積法連續測量開放式管道中流體流量的一種流量自動測量?jī)x表。它能連續測量開放式非滿管管道內的瞬時流量、流速，累積流量等數據。特別適用于市政雨水、廢水、污水的排放管道和灌溉用水管道等非滿管條件下計量場所的需要。

非滿管電磁式流量計是由一個電磁流速傳感器、一個超聲液位計和一個流量轉換器組成的小型測量系統，連續測量開放式非滿管管道中流體的流速和液位，用戶只要輸入圓形管道的內徑或方形管道的寬度，非滿管電磁式流量計就會自動計算出管道內的流量來，并自動顯示出管道內的瞬時流量、流速、累計流量等測量參數。

二、功能特點

可用于開放式非滿管管道(圓管、矩形管或其他異形管)流量的測量；

可用于市政雨水、廢水、污水排放和灌溉用水管道等場所的連續測量；

可實現正向和反向雙向流量自動測量；

傳感器可在惡劣的現場和污水水質下長期可靠工作；

流速測量范圍寬0.01m/s -15m/s；

流量測量精度高，而且不受下游雍水、阻塞等因素的影響；

大屏幕、背光源液晶顯示器，不管是強光下還是夜晚都能夠清晰讀取測量數據；

儀表顯示及輸出功能齊全，可顯示管道內流體的瞬時流量、流速、累積流量、液位等測量數據；

具有計算機通訊接口232、485(可選)；

具有GPRS無線數據遠傳功能(可選)；

具有停電計時、計次及時鐘功能。

三、主要技術性能指標

公稱通徑：圓形管道DN100mm-DN3000mm

測量精度：液位±1mm； 流速±1.0%； 流量±1.5%、±2.5%

測量范圍：流速0.01m/s -15m/s    最低液位 ≥1/20D（管徑）

被測介質電導率：≥20s/cm

被測介質最高溫度：≤60℃

大屏幕、背光源液晶顯示器，可同時顯示瞬時流量、流速、累積流量等測量數據

電流輸出信號：4-20mA/DC(負載電阻≤500Ω)

脈沖輸出信號：1-5000HZ

數字通訊接口：Rs232、RS485可選

無線數據遠傳：GPRS可選

供電電源：220V/AC或24v/DC可選

功率損耗：>10W

四、電磁流速傳感器、液位計安裝示意圖

五、儀表端子與接線

 5.1、端子圖

     電磁流量轉換器接線端子                       電磁流速傳感器與液位計接線端子

5.2、接線

電磁流速傳感器與液位計接線端子圖，上排端子為電磁流速傳感器接線端子，應與流量轉換器上對應的接線端子相連接。下排端子為液位計接線端子，24V電源端子接外接24V電源正（紅色）/負（黑色）；4-24mA輸出端子正端子（綠色）接流量轉換器RTA1端子，負端子（黑色）接流量轉換器RTA3端子，流量轉換器LN+、LN-端子外接220V/AC或24V/DC電源。

   流量轉換器與超聲液位計線路連接

 超聲液位計輸出4-20mA電流，對應液位的高低。超聲液位計供電，可由外部24VDC電源供電，也可由流量轉換器內部24VDC電源供電，接線見附圖1、2。

                         附表1：流量轉換器接線端子接線說明

附圖1：液位計外部供電與流量轉換器接線圖（兩線制）

附圖2：液位計由流量轉換器內部供電接線圖（兩線制）
